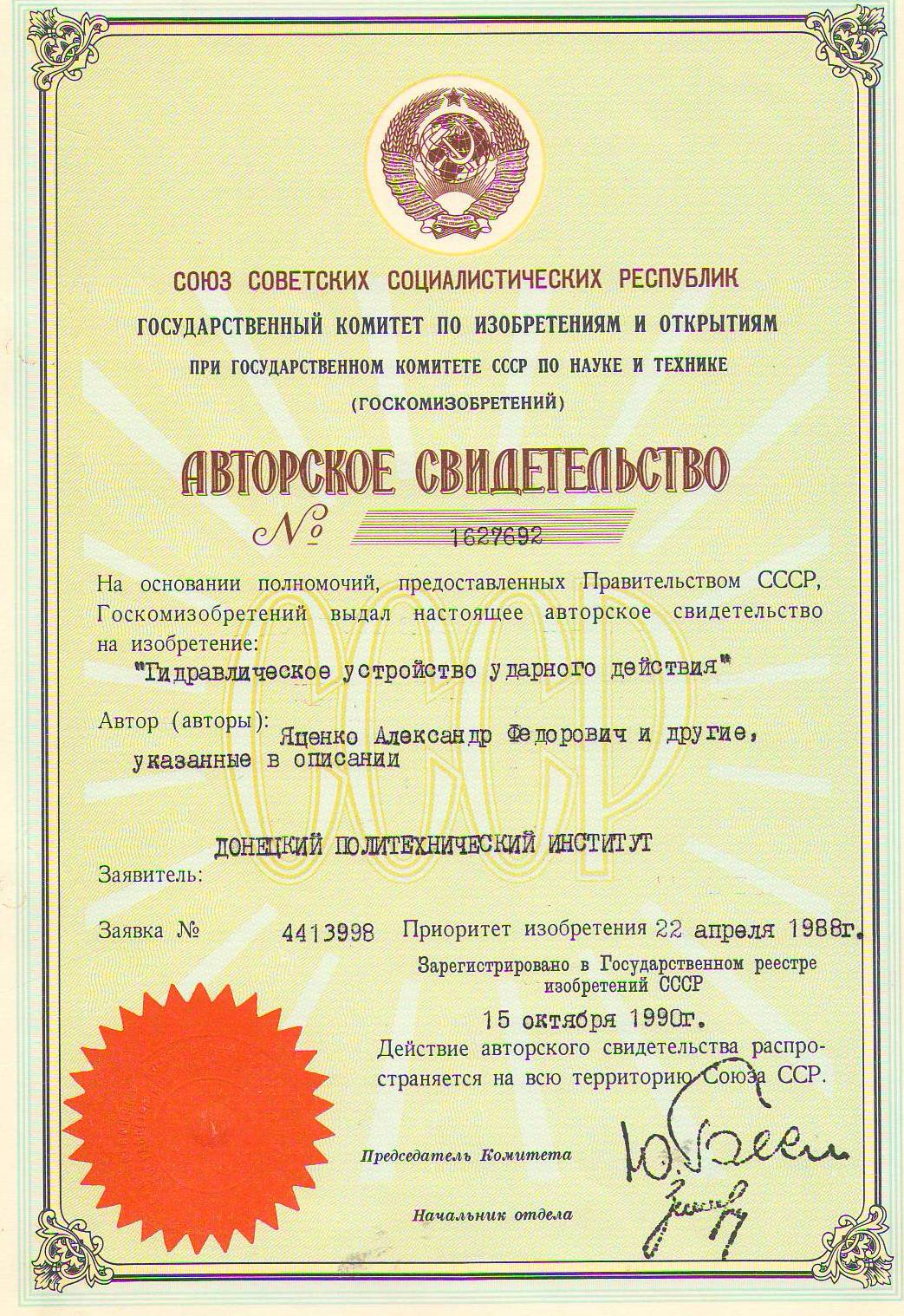

Гидравлическое устройство ударного действия

Abstract

Гидравлическое устройство ударного действия, включающее корпус, образующий с поршнем-бойком камеру обратного хода и камеру прямого хода, связанную с напорной и сливной камерами дифференциального распределительного клапана камера управления которого, расположенная со стороны напорной камеры, имеет рабочую площадь, большую, чем камера управления, расположенная со стороны сливной камеры, и гидроаккумулятор, связанный с напорной магистралью через обратный клапан, отличающееся тем, что, с целью упрощения конструкции и повышения надежности работы устройства за счет уменьшения количества входящих в него подвижных запорных элементов, устройство снабжено дросселем, связывающий гидроаккумулятор с напорной магистралью, сообщенной с камерой обратного хода и с камерой управления с меньшей рабочей площадью, причем камера управления с большей рабочей площадью сообщена с аккумулятором.
